Richtfunkaufklärungsgerätesatz NAPRAFORGO (2K, 2H)
|

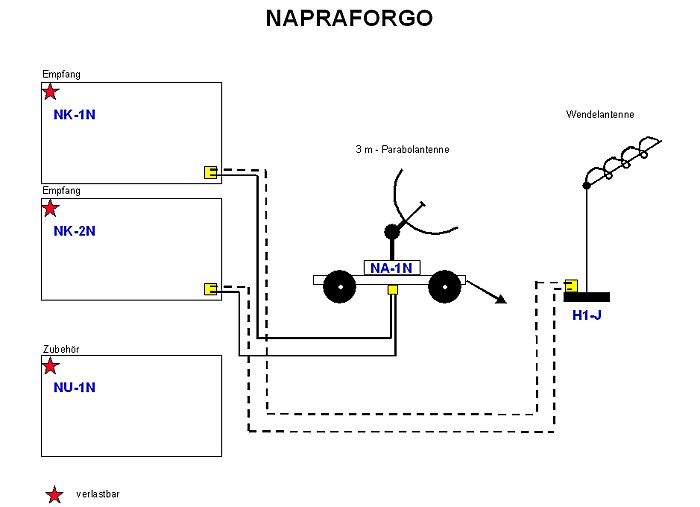

Ungarisches System zur Aufklärung von Führungsfernmeldeverbindungen und Datenübertragungsverfahren in Ein- und Mehrkanalsystemen (Richtfunk-, Troposcatter- und Satellitenverbindungen) sowie zur Demodulation, Demultiplexierung und Aufzeichnung von Mehrkanalsendungen. Der Gesamtkomplex besteht aus zwei verlastbaren Containern für die Erfassung, Demodulation und Aufzeichnung NK-1 und NK-2, einem Antennenanhänger NA-1 und einem Aggregateanhänger NU-1. |
Das System wurde 1990 von der Bundeswehr übernommen, vom Fernmeldesektor 61 technisch betreut und im Erfassungstrupp III der FmEloAufklLw eingesetzt.
| Basisfahrzeuge für NK-1 und NK-2 | Ural 275 oder KAMAZ |
| NA-1 | S-60 |
| NU-1 | KU-205 |
| Durchmesser der Parabolantenne: | 3 m |
| RF-Bereich: | 240,0 – 330,0 MHz
(NK-2) 0,5 – 18,0 GHz (NK-1) |
| demodulierbare Sendearten: | AM, FM, PPM |
| Kanaltrennung: | FM: mit Frequenzdemultiplexer
LLB-M3 PPM: mit Zeitdemultiplexer DX-1 |
| Anzahl der gleichzeitig selektierbaren Kanäle: | FM: 13 (nach CCITT) plus 2 Telefoniekanäle 250 Hz – 1kHz |
| PPM: 12 | |
| Anzahl der gleichzeitig selektierbaren Telegrafie-Kanäle: | mit LLB-3: 3 |
| mit HF-Empfänger REV-251: 4 | |
| gleichzeitig aufzeichenbare Telefonie-Kanäle: | 12 |
| gleichzeitig aufzeichenbare Telefonie-Kanäle: | 4 |
| Daten LLB-3: | Eingangsfrequenz: 250 Hz – 1 kHz |
| demodulierbare Sendearten: A1A / A2A / A3E / F1A / F7B |
|
| Ausgänge: 12 Telefoniekanäle 3 Telegrafiekanäle |
|
| Fernschreibmaschinen: | Typ: AH-11Y RV |
| Geschwindigkeiten: Standard : 50 / 75 / 100 Baud | |
| durchstimmbar : 50 – 300 Baud | |
| Codes: ITA Nr.2 / ITA Nr. 5 | |
