DIE STATIONÄRE FERNMELDE- UND ELEKTRONISCHE AUFKLÄRUNG DER LUFTWAFFE BIS 2002

Zur Zeit des „Kalten Krieges“ unterhielt die Bundeswehr zusammen mit dem Bundesnachrichtendienst (BND), legendiert als Bundesstelle für Fernmeldestatistik (BFSt) auf dem Gebiet Westdeutschlands verschiedene Einrichtungen zur Fernmelde- und Elektronischen Aufklärung (Fm/EloAufkl // SIGINT) von Staaten des Warschauer Vertrages (WP). Die BFSt nutzte dazu eigene Liegenschaften oder war „Gastnutzer“ in militärischen Einrichtungen. Die Zeit nach der politischen Wende 1989/90 brachte auch für die Fernmelde- und Elektronische Aufklärung der Luftwaffe (FmEloAufkLw) einschneidende Veränderungen. Als Folge der Wiedervereinigung ging man daran, das gesamte Konzept der FmEloAufkLw umzustellen.

Die Kräfte der FmEloAufklLw setzten sich bisher zusammen aus:

Fernmelderegiment 71 in Osnabrück (mit Stabs- und Versorgungssektor)

• Fernmeldesektor A in Großenbrode

• Fernmeldesektor B in Dannenberg

• Fernmeldesektor C in Osterode

• Fernmeldesektor D in Osnabrück und Hambühren (II. Zug)

• Fernmeldesektor Q in Hambühren

Fernmelderegiment 72 in Feuchtwangen (mit Stabs- und Versorgungssektor)

• Fernmeldesektor E in Wunsiedel

• Fernmeldesektor F in Kötzting

• Fernmeldesektor H in Feuchtwangen

• Fernmeldesektor 61 in Kleinaitingen

• Fernmeldesektor 62 in Trier

• Peilzentrale IV in Eriskirch/Langenargen

Fernmeldebereich 70 in Trier (mit Stabs- und Versorgungssektor)

Fernmeldeturm FmSkt A Großenbrode (Klaustorf) (vordere Erfassung)	Fernmeldeturm FmSkt B Dannenberg/Elbe (Thurauer Berg) (vordere Erfassung)	Fernmeldeturm FmSkt C Osterode (Stöberhai) (vordere Erfassung)	Fernmeldeturm FmSkt E Wunsiedel (Schneeberg) (vordere Erfassung); auf dem rechten Foto ist links der Stellungsbereich der Amerikaner zu erkennen	Fernmeldeturm FmSkt F Kötzting (Hoher Bogen) < links der "Baby-Turm" > (vordere Erfassung)

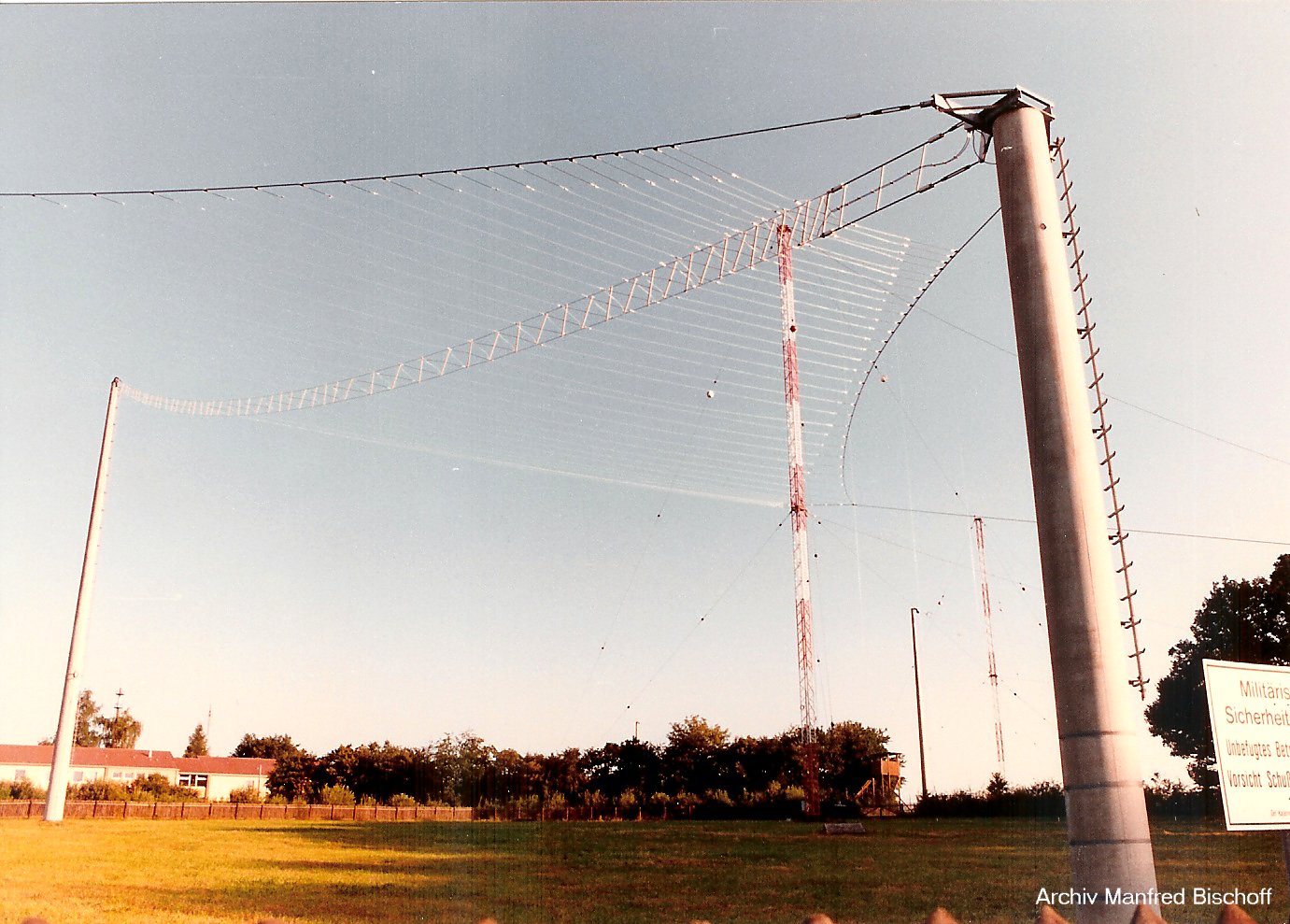

HF-Antennenanlage FmSkt D Osnabrück (rückwärtige Erfassung)	HF-Antennenanlage FmSkt H Feuchtwangen (rückwärtige Erfassung)	HF-Antennenanlage FmSkt H Feuchtwangen (rückwärtige Erfassung)	Antennenmast ("Woodpecker") und Masten der Heptagon-Antenne FmSkt D/Q Hambühren (rückwärtige Erfassung)	Lageplan Kaserne und Antennen FmSkt D/Q Hambühren (rückwärtige Erfassung)

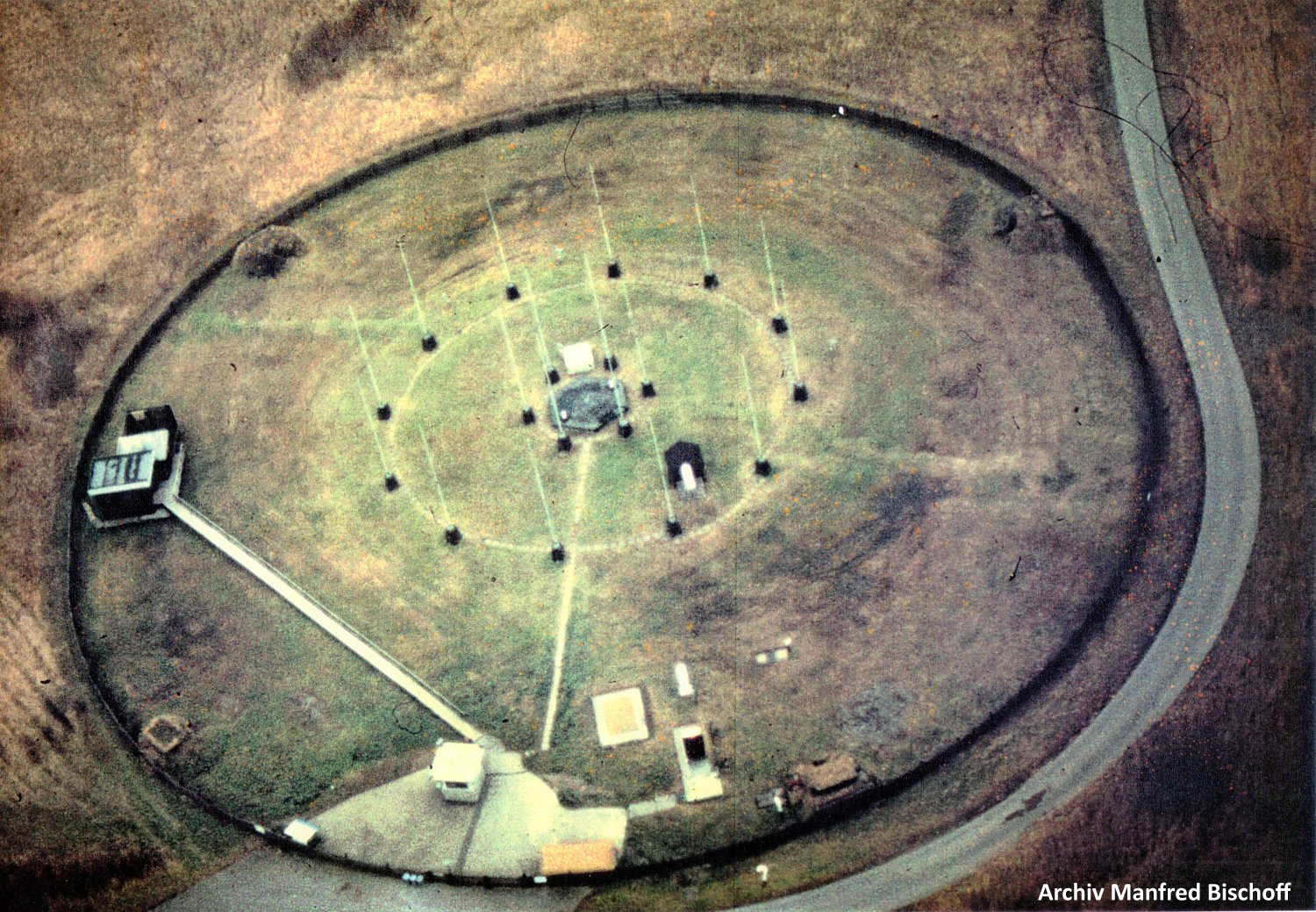

Antennenfeld (an der Aller) FmSkt D/Q Hambühren (rückwärtige Erfassung)	HF-Erfassungsplatz	Antennenmast des Antennenfeldes FmSkt D/Q Hambühren (während einer Sicherungsübung)	Peiler Peilzentrale IV Eriskirch (rückwärtige Erfassung)	Peiler Peilzentrale IV Eriskirch (rückwärtige Erfassung)
Antennenkonfiguration Fernmeldeturm FmSkt A Ende der 80er Jahre; die genannten Antennensysteme waren i.d.R. in/an allen Türmen vorhanden	Etagenbelegung und Antennenkonfiguration Fernmeldeturm FmSkt B	Abmessungen (Höhen und Duchmesser)	nach Kürzung der Turmspitze zur geplanten Aufnahme des Antennenradoms für LAPAS, war der Turm B der kleinste der fünf Luftwaffentürme

Bereits Jahre vor der Wiedervereinigung Deutschlands war ein neues Konzept der Fernmelde- und Elektronischen Aufklärung der Luftwaffe geplant.  Gemäss den damaligen Organisationsbefehlen wäre die FmEloAufklLw bis Ende 1994 auf die Struktur, die für den Betrieb LAPAS 1987/88 entwickelt wurde, umzugliedern, d.h., sowohl der FmBer 70 als auch die FmRgt 71 und 72 sollten neu organisiert werden, um die FmEloAufkLw an die veränderten Aufgaben anzupassen. Die Einführung des neuen luftgestützten Erfassungs- und Auswertesystems (EASysLuft) mit der Bezeichnung "Luftgestütztes Abstandsfähiges Primär- Aufklärungs-Systems (LAPAS)" war für 1991 geplant.

Das System LAPAS, als nationales Aufklärungssystem, war allerdings so konzipiert, daß es auch im Verbund mit dem Aufklärungssystem TRS (Tactical Reconnaissance System) der US Air Force hätte betrieben werden können. Durch die Kompatibilität mit TRS und dessen ebenfalls hoch fliegender und weit reichender Aufklärungsplattform TR-1, sollte Deutschland mit dem LAPAS daher auch Zugriff auf ungefiltertes Rohmaterial der USA erhalten und umgekehrt. Dass heisst, daß deutsche und amerikanische Höhenaufklärer mit der gleichen Bodenstation (DEU oder USA) hätten arbeiten können.

Als integrierter Bestandteil des  Erfassungs- und Auswertesystems Fernmelde- und Elektronische Aufklärung Luftwaffe (EASysFmEloAufklLw) sollte mit  LAPAS als teilstreitkraftübergreifende Aufgabe

• Signalerfassende Aufklärung (FmEloAufkl = SIGINT) und

• Abbildende Aufklärung (Radarbildaufklärung = IMINT)

im nationalen und, soweit möglich und zulässig, auch im alliierten Verbund durchgeführt werden.

Im "Einsatzkonzept FmEloAufklLw" von 1987 waren vorgesehen:

• das LAPAS

  • 15 Flugzeuge (Sensorplattformen) und zwei Bodenstellen

• die bodengestützten Erfassungskomponenten

  • 5 vordere Erfassungsstellen (LOS)

  • 2 rückwärtige Erfassungsstellen (HF)

• 2 Erfassungszentralen

• eine Auswertezentrale

Als erster Schritt wurden dazu die Fernmelderegimenter 71 und 72 zum 01.04.1989 in Fernmeldebereich 71 (FmBer 71) und Fernmeldebereich 72 (FmBer 72) umgegliedert.

Danach war geplant, die Fernmelde- sowie die Stabs- und Versorgungssektoren der FmBer 71 und 72 umzugliedern und neu zu bezeichnen: Diese Strukturmaßnahme beinhaltete schon die 1990 durch die Luftwaffe von der NVA übernommenen Liegenschaften Gützkow und Zodel, wurde aber nicht umgesetzt.

Die ersten Planungen sahen vor, für das LAPAS an den Regimentsstandorten Osnabrück und Feuchtwangen jeweils eine Bodeneingangsstation zu installieren. Mit dem Vorhaben DAVE (Daten Ableitung Vordere Erfassung), ein Vorhabenanteil von LAPAS, sollte mittels Lichtwellenleitern die Ableitung der Erfassungsdaten und Steuerung der Fernmeldetürme der Luftwaffe sichergestellt werden. Das Erfassungspersonal der LOS-Erfassung und vom LAPAS sollte an den Regimentsstandorten in sogenannten Erfassungszentralen konzentriert werden, während die Fernmeldetürme nur noch als abgesetzte Sensoren fungieren sollten. Für die Entwicklung von DAVE (geplant 1991-95)  waren 30 Mio DM und für die Beschaffung (geplant 1992-98) 149 Mio DM vorgesehen, siehe dazu auch link-1  link-2.

Prinzip-Schema DAVE

Für die Erfassungszentrale Nord (Osnabrück) sollte der Teil 1 des Gebäudes 17 (siehe Lageplan) abgebrochen werden und anstelle neu ein Großbunker/Betriebsgebäude mit den Abmessungen ca. 15 x 88,5 bzw. 90,5 m (Breite x Länge; leicht gebogen) gebaut werden. Weiterhin war ein ca. 55 m hoher Antennenträger mit drei Plattformen in ca. 30m, 40 m und 47 m und einem Fahrstuhl geplant. Auf der Technikplattform in 47 m Höhe mit dem Technikhaus, sollte dessen Dach gleichzeitig die "Top-Plattform" bilden, um den Sockel und das Radom der LAPAS-Data-Link-Antenne aufzunehmen.   Mit dem Bau des Großbunkers für die Erfassungszentrale am Standort Osnabrück ist noch Ende 1989 begonnen worden, die Fertigstellung war für 1992 anvisiert. Für das Infrastruktur-Projekt waren 70 Mio DM veranschlagt worden. Die Bauarbeiten sind aber Ende 1990 eingestellt worden, da aufgrund der konzeptionellen Neubewertung vor dem Hintergrund der sicherheitspolitischen Veränderungen das Vorhaben DAVE im Januar 1991 ersatzlos aufgegeben und das Konzept erneut geändert wurde. Die bereits erstellten baulichen Anlagen wurden abgerissen und entfernt, das Gelände aber erst ab etwa 2006/2007 mit Privathäusern bebaut (heute Mercatorstraße).

die Kaserne am Hauswörmannsweg in Osnabrück; rechts bei google earth mit Stand 30. Juni (2002

geplanter Antennenträger

Lageplan General-Martini-Kaserne, Osnabrück Teilansicht Geb 17

Für DAVE sind keine Mittel ausgegeben worden, die ehemalige Bunkerbaustelle in Osnabrück ist heute überbaut, da die Kaserne aufgegeben wurde.

Wegen der zwischenzeitlich eingetretenen politischen Entwicklung (Wiedervereinigung) wurden die Einzelmaßnahmen ausgesetzt und nicht weiter verfolgt; eine Umgliederung sollte vielmehr auf den mit der Luftwaffenstruktur 4 gesetzten Rahmen erfolgen. Zur Realisierung dieser neuen Struktur wären eine Vielzahl von Einzelmaßnahmen erforderlich gewesen, die in ihrer Durchführung auch mit den TSK und dem AMK (Amt für Militärkunde = siehe Bundesnachrichtendienst bzw. link. ) hätten koordiniert werden müssen.

Die Planungen im Einzelnen:

1991

1992

• Neustrukturierung FmSkt A GROßENBRODE ab I/92 (Selbständiger Sektor mit einer gegenüber Luftwaffenstruktur 2 reduzierten Anzahl von Arbeitsplätzen und reduziertem Schichtfaktor)

• Einstellung der Erfassung und Auflösung FmSkt C STÖBERHAI ab III/92 (Verlagerung der Restaufgaben an FmSkt E). Eine Anschlussverwendung der Einsatzstellung STÖBERHAI war nicht gegeben, mit der Forderung nach „Rückbau“ mußte gerechnet werden !

1994

• Einstellung der Erfassung und Auflösung FmSkt E SCHNEEBERG ab I/94 in geringem Umfang möglw. Überführung Personal in eine „Peilstelle FmSkt F“, die in die Stellung FmEloAufkl Heer auf den GROßEN KORNBERG verlagert werden sollte. Eine Anschlussverwendung der Einsatzstellung SCHNEEBERG war nicht gegeben, mit der Forderung nach „Rückbau“ mußte gerechnet werden !

• Zusammenlegung FmSkt D und FmSkt Q als ein FmSkt mit Standort BERLIN-Gatow nach 1993. (Insgesamt Reduzierung der Arbeitsplätze,  verringerter Schichtfaktor).

• Neustrukturierung Stab/VersSkt FmBer 71 ab I/94 und Verlegung an Standort DANNENBERG/Elbe (Reduzierung des zentralen Versorgungsanteils).

• Aufstellung des FmSkt „S“ (Bodenstelle LAPAS/Süd) ab I/94 in Abhängigkeit von Entscheidungen über den Beschaffungsumfang LAPAS am Standort FEUCHTWANGEN oder bei US-TRIGS / „METRO TANGO“ in der Nähe von HAHN/Hunsrück (siehe auch hier ).

• Einrichtung der FmSkt „O“ (Ost) in GÜTZKOW und ZODEL (Sensorstellungen im Osten der Bundesrepublik Deutschland, ehemals Funkpeilstellen der NVA) nach 1994.

Nach Abschluß der Maßnahmen sollte sich die Organisationsstruktur der FmEloAufklLw wie folgt darstellen:

Dem LwFüDstKdo sollten die Verbände der FmEloAufklLw also wie folgt unterstellt werden:

• FmBer 70 (ihm truppendienstlich zusätzlich unterstellt FmSkt 62)

• FmBer 71 mit den FmSkt A, D, „N“ (LAPAS) und „O“

• FmBer 72 mit den FmSkt F, H, „S“ (LAPAS) und 61

Die Peilstellen FmSkt A (THURAU) und F (SCHNEEBERG) sind als abgesetzte Züge den FmSkt A und F zugeordnet.

Eine andere Struktur hätte analog einer früheren geplanten Organisationsform (siehe weiter oben), aber mit der ehemaligen NVA-Liegenschaft Rüggow als zusätzliche Sensorstellung, wie folgt ausgesehen:

Die Anfang der 90er Jahre hinzugekommenen mobilen (verlastbaren) Erfassungskomponenten wurden bei den beiden Fernmeldesektoren A und F stationiert. Basis dieser Komponenten waren die mobilen Fm- oder Elo-Erfassungskabinen, die bei Turmumbauten als Interimslösung die Fortführung des Erfassungsauftrages gewährleisteten (z.B. 1985) oder bei Übungen wie z.B. „SCHWARZE DROSCHKE“ oder „BUNTER BIRKHAHN“ eingesetzt wurden.

 Die Aufklärungsstaffel „S“ (AufklStff „S“), die Stationierung der Aufklärungsflugzeuge und Wartung:

Das als D-500 bezeichnete Aufklärungsflugzeug des LAPAS wurde am 07.09.89 auf dem Luftwaffenfliegerhorst Pferdsfeld der Öffentlichkeit vorgestellt. Pferdsfeld sollte auch Stationierungsort der geplanten 15 Flugzeuge werden. Für die zusätzlich notwendige Infrastruktur hätte der Flugplatzbereich um 18 Hektar erweitert werden sollen.

Im August 1991 teilte das Bundesverteidigungsministerium mit, dass das JaboG 35 und der Flugplatz Pferdsfeld im Rahmen der Um-/Neustrukturierung der Luftwaffe nicht mehr benötigt werde. Zum 01.10.1994 wurde das JaboG 35 schließlich aufgelöst und am 03.07.1997 der Fliegerhorst Pferdsfeld außer Dienst gestellt.

Die Stationierung der bereits am 01.08.1990 neu aufgestellten Aufklärungsstaffel "S" (AufklStff „S“) erfolgte schon in Nörvenich, Heimatbasis des Jagdbombergeschwaders 31 „Boelcke“ (JaboG 31 „B“) und neuer Zwischenstationierungsort für die Aufklärungsflugzeuge. Für den fachlichen Einsatz wäre die Staffel dem FmBer 70 in Trier unterstellt gewesen.
Nach Vorliegen der erforderlichen Infrastruktur hätte die AufklStff "S" mit den Flugzeugen bis 1997 von der Eifel zum Zielstandort Flugplatz Laage in Mecklenburg-Vorpommern verlegt werden sollen. Doch dazu kam es nicht mehr, die Staffel wurde mit Ablauf 31.03.1994 wieder aufgelöst.

Die am 03. Februar 1993 getroffene definitive Entscheidung, LAPAS nicht zu beschaffen, führte zu einer erneuten, grundlegend geänderten Struktur. Das BMVg hatte hierzu  am 06.08.93 folgende Entscheidungen getroffen, die insbesondere den Standort DANNENBERG betrafen:

• ersatzlose Auflösung Stab-/VersSkt FmBer 71, LwSanStff und LwSichStff; die vorgesehene Verlegung dieser Truppenteile von OSNABRÜCK nach DANNENBERG entfällt,

• Auflösung FmSkt  B und FmKp 1 (Heer),

• Nichtaufstellung FmSkt N,

• Nichtaufstellung der Sensorstellungen "O",

• Verlegung 12./USLw nach APPEN an den Heimatstandort der USLw,

• Aufgabe Standort DANNENBERG bis 1995, Überführung der Liegenschaften DANNENBERG und THURAUER BERG nach ihrer Räumung in das allgemeine Grundvermögen des Bundes;

• FmSkt A und F werden FmBer 72 unterstellt,

• FmSkt 61 wird FmBer 70 unterstellt.

Nach Inkraftsetzung der STAN „FmEloAufkl 95“ vom 01.03.93 waren als Maßnahmen vorgesehen:

• Umgliederung FmBer 70, 71 und 72 zum 01.10.93

• Auflösung FmBer 71 zum 01.10.94

• erneute Umgliederung FmBer 72 zum 01.10.94

Am 15.03.95 wird mit dem Ressortkonzept die Planung zur Auflösung des FmBer 72 und die Aufgabe des Standortes FEUCHTWANGEN bekannt gegeben und am 14.06.95 durch den Bundesminister der Verteidigung endgültig entschieden, d.h. die verbliebenen Fernmeldesektoren A, D, F und 61 werden dem FmBer 70 unterstellt.

Aufgrund der politischen Entscheidung, das LAPAS nicht zu beschaffen, wurden die Fernmeldesektoren und die Peilstelle IV ab 1993 wie folgt aufgelöst:

• am 31.03.93: Fernmeldesektor C,

• am 31.03.93: Fernmeldesektor E,

• am 31.03.94: Fernmeldesektor B,

• am 31.03.94: Fernmeldesektor Q

• am 31.03.97: Peilzentrale IV,

• am 30.09.97: Fernmeldesektor H.

Zum 30.09.1994 wurde bereits der Stab des Fernmelderegimentes 71 und zum 31.12.1997 auch der des Fernmelderegimentes 72 aufgelöst. Der Fernmeldesektor D wurde umgegliedert und bis zum 31.12.97 nach Berlin-Gatow verlegt. Die verbliebenen Fernmeldesektoren A, F und D und 61 wurden dem Fernmeldebereich 70 in Trier unterstellt.
Die Anfang der 90er Jahre hinzugekommenen mobilen (verlastbaren) Erfassungskomponenten wurden bei den beiden Fernmeldesektoren A und F stationiert.

Von Oktober 1997 bis zum 01.07.2002 standen der Fernmelde- und Elektronischen Aufklärung der Luftwaffe von ehemals sieben nunmehr nur noch drei Fernmeldesektoren für die mobile und stationäre Erfassung zur Verfügung.

Kommandeure Fernmelderegiment 71 / Fernmeldebereich 71
Oberstlt Georg Oeljeschläger 10.01.1957 - 30.06.1958 Oberst Herbert Flesch 01.07.1958 - 30.09.1963 Oberstlt August Flohr 01.10.1963 - 31.10.1964 Oberst Eberhard Gauda 01.11.1964 - 31.03.1967 Oberst Heinz Friedrich 01.04.1967 - 30.09.1972 Oberst Eberhard Skibbe 01.10.1972 - 31.03.1975 Oberst Wolfgang Görlitz 01.04.1975 - 31.12.1977 Oberst Hans-Joachim Martini 01.01.1978 - 30.09.1980 Oberst Friedrich Matthiesen 01.10.1980 - 31.03.1985 Oberst Wolfgang Müller-Georgé 01.04.1985 - 30.09.1988 Oberst Manfred Klose 01.10.1988 - 31.03.1993 Oberst Dieter Deindörfer 01.04.1993 - 31.03.1994

Kommandeure Fernmelderegiment 72 / Fernmeldebereich 72

Die Fernmelde- und Elektronischen Aufklärung der Luftwaffe in der Zusammenfassung:
